，具有精度高、安裝方便、售價低的特點。

YWG系列霍爾效應變送器廣泛應用于變頻調速裝置、逆變裝置

、UPS電源、通信電源、電焊機、電力機車、變電站、數控機床、電解電鍍、微機監測、電網監控等需要隔離檢測電流電壓的設施中。

二

、原理

YWG-HTD-7-□A□/□型電流變送器是一種原邊與副邊高度電隔離，能將被測直流

、交流、脈動電流等信號按線性比例轉換成直流電流或直流電壓輸出的儀器。它具有溫度特性好、線性度高、性能穩定、產品可上下開合、安裝簡便等優點。

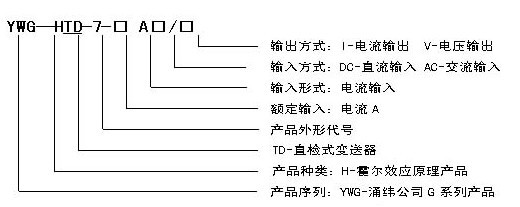

三、型號說明

四

、技術性能指標

過載能力	2IN	頻率特性	0～10kHz
精度等級	＜1.0%NIN	絕緣耐壓	3kVRMS/50Hz/min
線性度	優于0.2%	工作環境	0～45℃
溫度漂移	優于±100ppm/℃	工作電源	±12V～±15V
反應時間	小于100ms	阻燃特性	UL94-VO
失調電壓小于±20mV 電流小于±0.2mA		電源耗電電壓輸出≤30mA 電流輸出≤30mA＋I(xiàn)M

五

、執行標準

QB/441600 17 113-2002

六

、型號及參數

型 號	輸 入AC、DC/輸 出DC	引 腳 接 線
YWG-HTD-7-300A	0～300A/DC 0～5V 、1～5V 、0～20 mA、4～20 mA	1: 正工作電源端 2: 負工作電源端 3: 測量輸出端 4: 公共接地端
YWG-HTD-7-500A	0～500A/DC 0～5V 、1～5V 、0～20 mA、4～20 mA
YWG-HTD-7-600A	0～600A/DC 0～5V 、1～5V 、0～20 mA、4～20 mA
YWG-HTD-7-800A	0～800A/DC 0～5V 、1～5V 、0～20 mA、4～20 mA

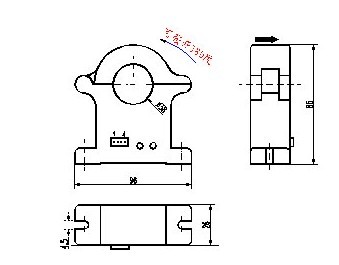

七
